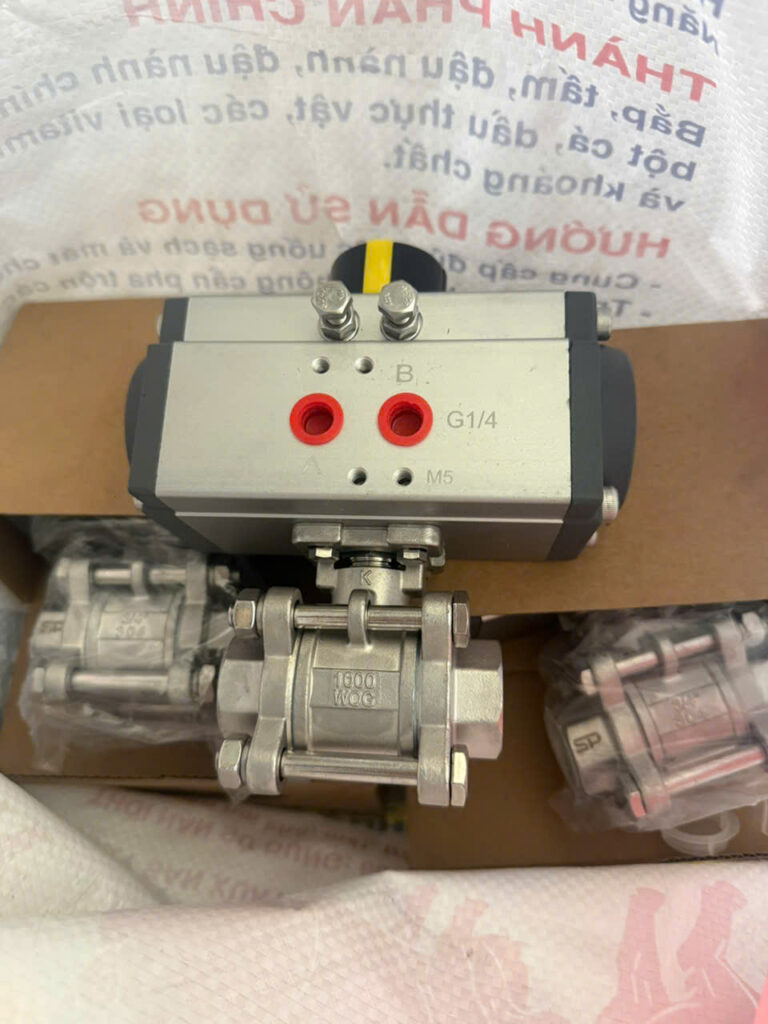

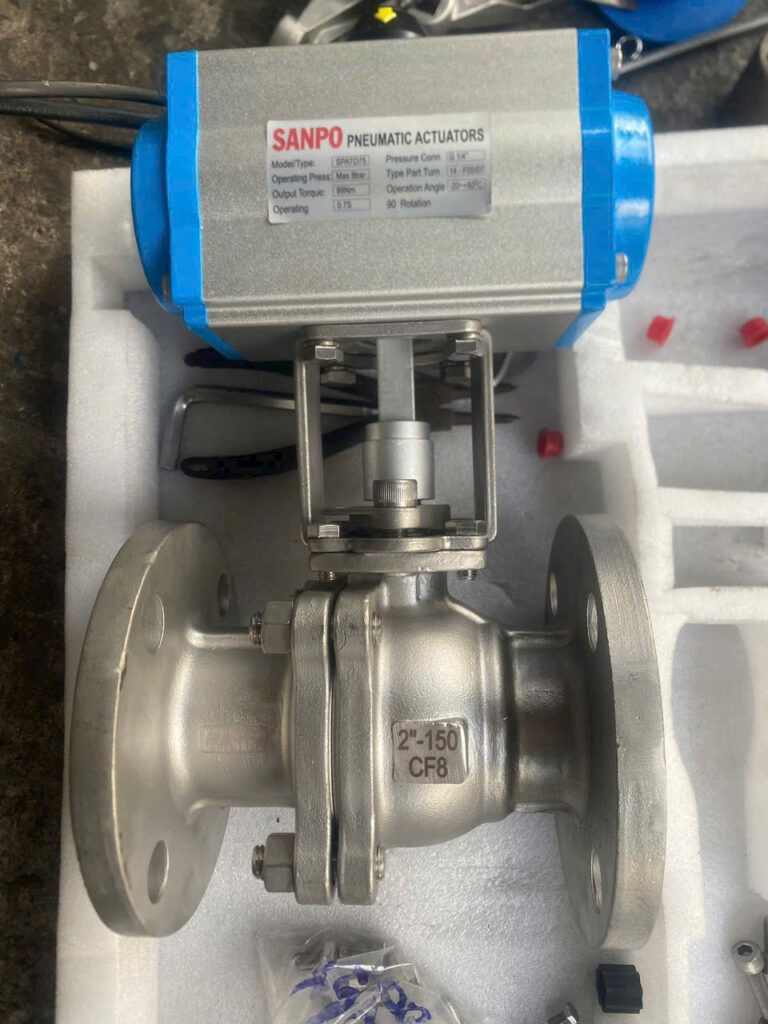

Van điều khiển khí nén AT 83 (thường được gọi đầy đủ là bộ truyền động khí nén – Pneumatic Actuator model AT83) là một thiết bị cơ khí sử dụng năng lượng khí nén để đóng hoặc mở các loại van công nghiệp như van bi (ball valve) hoặc van bướm (butterfly valve).
Dưới đây là các thông tin chi tiết về dòng sản phẩm này:
1. Đặc điểm kỹ thuật cơ bản Model: AT83 (Con số 83 thường ám chỉ đường kính xi lanh hoặc kích thước lòng trong của bộ truyền động là 83mm).
Cấu tạo: Thân thường làm bằng hợp kim nhôm anod hóa để chống ăn mòn và tăng độ bền.
Kiểu hoạt động của Van điều khiển khí nén BAP BẢO AN PHÁT:
* Tác động đơn (Spring Return): Dùng khí nén để mở và dùng lực lò xo để đóng lại (hoặc ngược lại) khi ngắt nguồn khí.
Tác động kép (Double Acting): Dùng khí nén cho cả hai chu trình đóng và mở. Góc quay: Tiêu chuẩn là 90° (phù hợp cho van quay hành trình 1/4).
2. Nguyên lý hoạt động :
Khi khí nén được cấp vào bộ điều khiển, áp lực khí sẽ đẩy các piston bên trong di chuyển. Thông qua hệ thống bánh răng (rack and pinion), chuyển động tịnh tiến của piston được chuyển đổi thành chuyển động quay của trục van, từ đó làm thay đổi trạng thái đóng/mở của van.
3. Ưu điểm của model AT 83
Độ an toàn cao: Hoạt động bằng khí nén nên không gây cháy nổ, phù hợp cho các môi trường hóa chất, xăng dầu, khí gas. Lực mô-men xoắn (Torque): Kích thước 83mm cung cấp lực xoắn trung bình, đủ để điều khiển các dòng van bi cỡ vừa (khoảng DN40 – DN65) hoặc van bướm cỡ nhỏ (khoảng DN50 – DN100) tùy vào áp lực khí nén. Tốc độ: Đóng mở nhanh và chính xác. Tiêu chuẩn kết nối: Thường tuân theo tiêu chuẩn ISO5211 để dễ dàng lắp đặt vào các loại thân van khác nhau.
4. Các phụ kiện thường đi kèm :

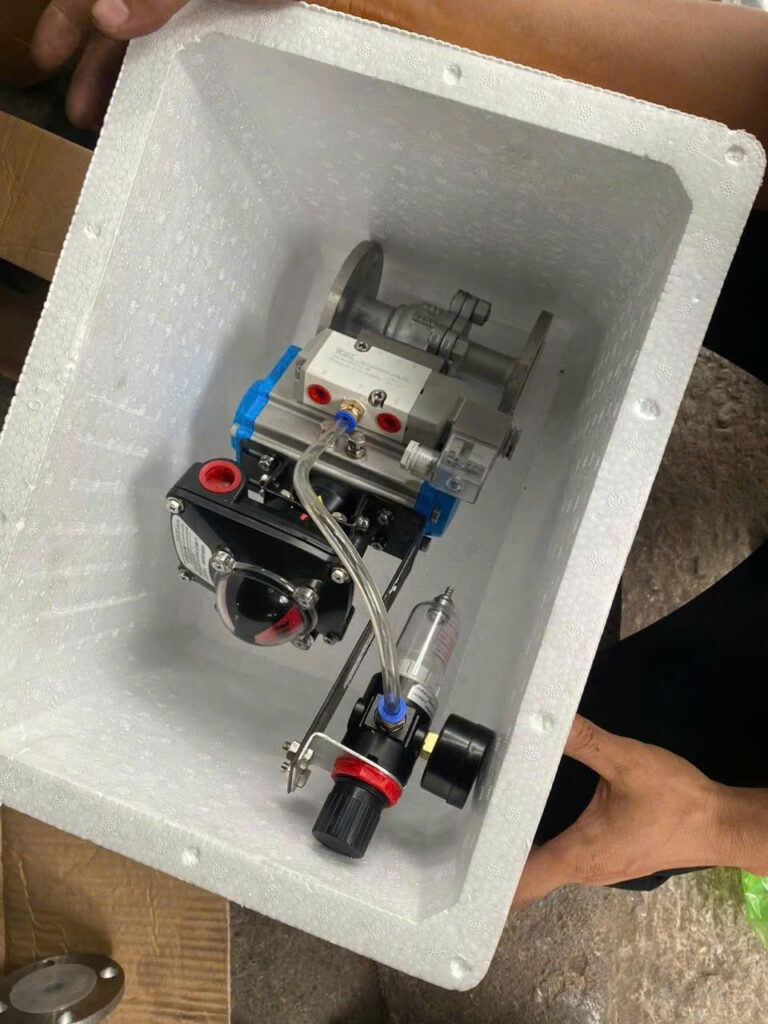

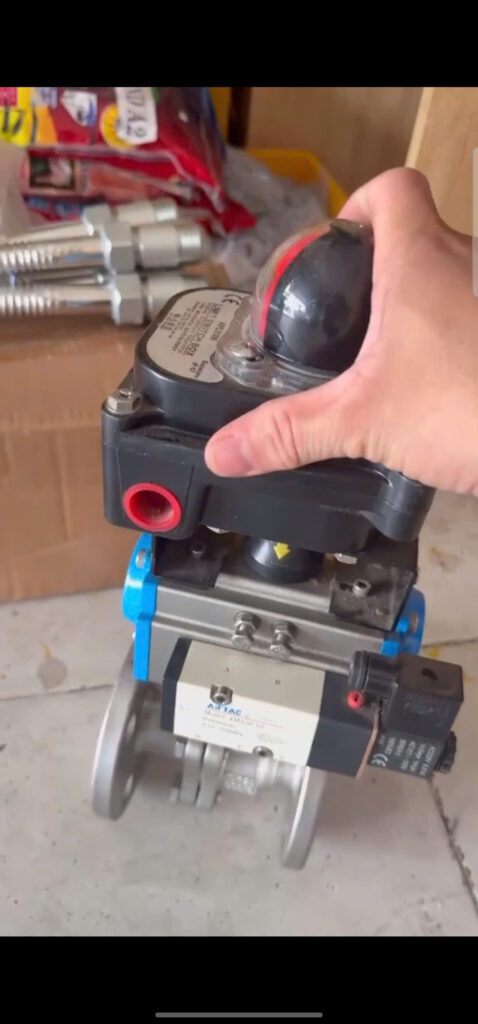

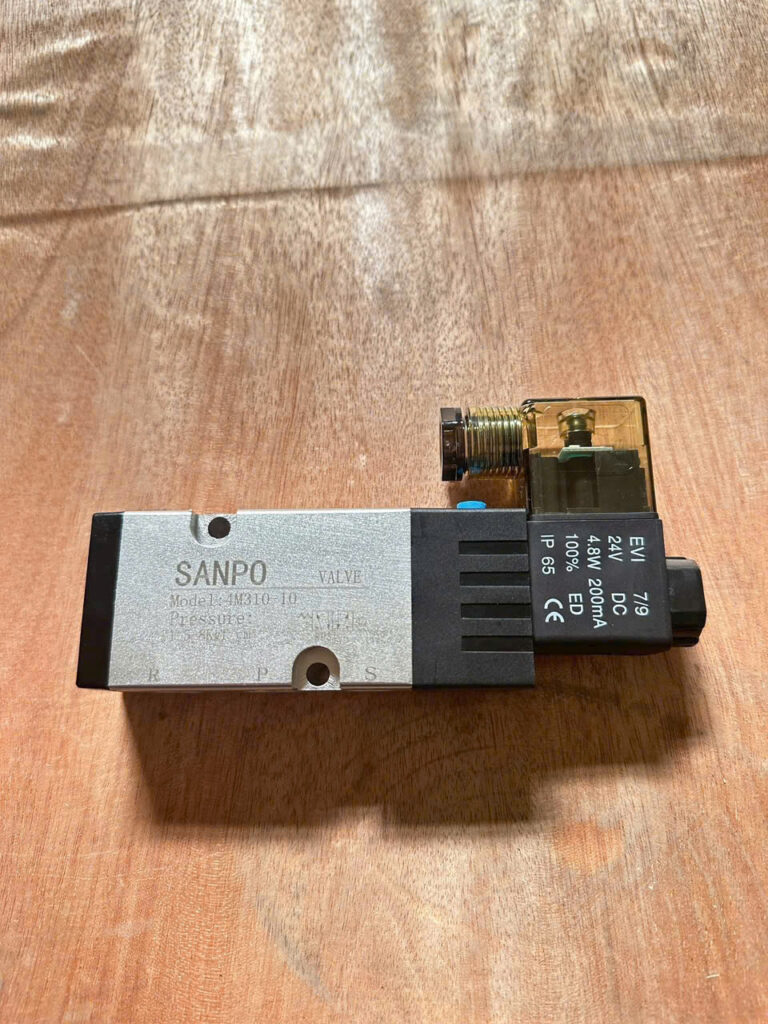

Để tạo thành một bộ van điều khiển hoàn chỉnh, người ta thường lắp thêm: Van điện từ khí nén (Solenoid Valve): Để điều khiển dòng khí nén bằng tín hiệu điện (24V, 220V). Công tắc giám sát hành trình (Limit Switch Box): Để báo trạng thái đóng/mở về tủ điều khiển. Bộ lọc khí nén: Để đảm bảo nguồn khí sạch, không có nước hay tạp chất làm hỏng gioăng piston.
5. Ứng dụng Van điều khiển AT 83 được sử dụng rộng rãi trong:
Hệ thống xử lý nước thải, cấp thoát nước.
Nhà máy sản xuất thực phẩm, đồ uống.
Dây chuyền sản xuất hóa chất, dược phẩm.
Hệ thống khí nén công nghiệp.
Nếu bạn đang tìm mua hoặc thay thế, hãy kiểm tra kỹ áp lực khí nén đầu vào (thường là 3-8 bar) và mô-men xoắn của thân van hiện tại để đảm bảo model AT 83 đủ lực để vận hành van một cách trơn tru.
